精密測量工具與一般工具不同,要想保證測量結果的準確性,掌握正確的使用方法和對工具的日常保養尤為重要。
1. 點檢前的確認事項
- 測頭,螺絲類有無松動...
-指示表零部件是否完整...
-測頭有無磨損...
-長短針靜止位置是否穩定在設定的位置上...
【溫馨提示】
關于長短針的靜止位置,長針對準零點時請確認短針是否也對準了零點。


2. 指示表的清潔
開始檢查前對指示表進行清潔。

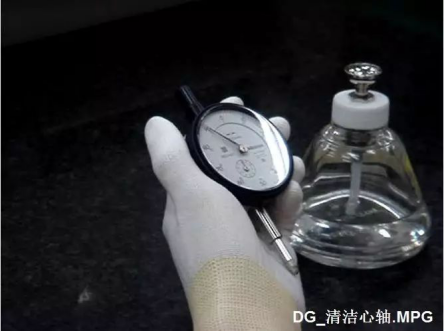

測量桿的污垢請使用含有少量酒精的無紡布等柔軟的布擦拭。
注意點:
擦拭測桿時將上端的表帽取下對測桿的頂端也進行清潔。
如果表蓋的污垢影響刻度讀取,請使用沾有中性清洗劑的無紡布等柔軟的布擦拭。


【溫馨提示】
為防止因塵埃等的附著而引起動作不良,請不要在測桿上涂抹潤滑油等。
3. 動作確認

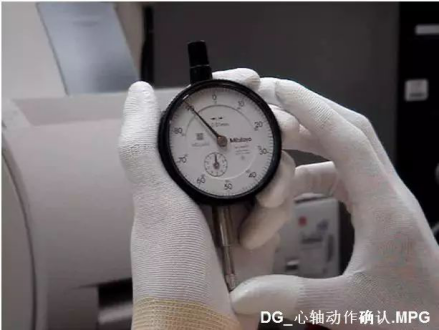

清潔結束后,全測量范圍動作測桿,通過觸感確認是否有阻滯。
目視及用觸感確認長針、短針是否無阻滯現象。


注意點:
用觸感、目視確認以外請再確認有無異常聲音。
4.指示表的固定

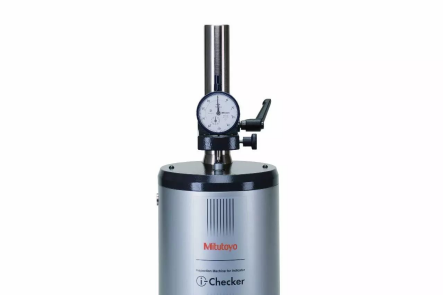

精度檢查之前、先將指示表固定在i-Checker上。
注意點:
固定不妥當會導致精度的不穩定。


【溫馨提示】
為了減少視值誤差、固定時將百分表朝向自己的正前方。
5.零位置調整

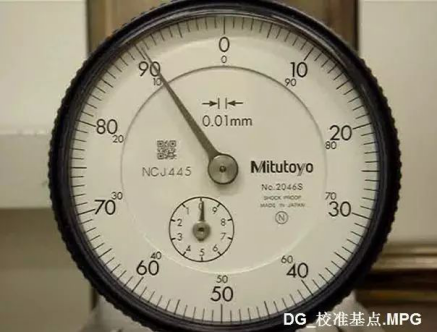

長針調零位時必須以測桿受力(正行程)的方向進行。
超出零點時需要將長針重新返回到原始位置再次進行調整。
注意點:
測量零位以外的測量點時,如超出測量點,也同樣要將長針返回到上一個測量點后再重新進行測量。


【溫馨提示】
為了減少視值誤差,眼睛的高度請對準百分表刻度盤的中心部位。
6.精度檢查

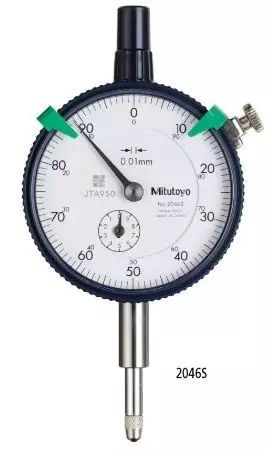

2046S的檢查點
●從基點開始旋轉2圈 ?每1/10旋轉
●旋轉5圈 ?每1/2旋轉
●5圈以上 ?每1旋轉
將測桿一直按壓到測量范圍的終點,從該狀態將測桿朝相反的方向返回、測量和正向測量時的同一點位,從兩個方向取得的誤差線圖求測量值。(參照下頁的精度線圖)
2046S的精度線圖

2046S的指示誤差規格值
●1/10旋轉指示誤差 ? 8μm
●1/2旋轉指示誤差 ?±9μm
●1圈指示誤差 ?±10μm
●2圈指示誤差 ?±15μm
●全測量范圍指示誤差 ?±15μm
7.重復精度檢查

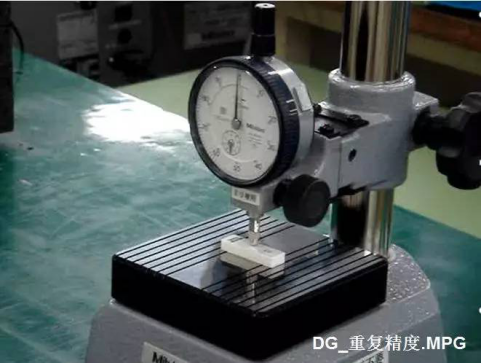

將測頭垂直于測量臺架上、在測量范圍內的任意位置將測桿以急速及緩慢的速度動作5次,求取示值的最大差。
注意點
安裝在i-Checker上進行重復精度檢查時,會破壞i-Checker測頭的平面所以請不要使用i-Checker進行重復精度的確認。

【溫馨提示】
使用鑷子抬起測頭更容易些。
8.測量力的檢測
以測桿向下的姿勢夾持百分表,上下方向連續、緩慢移動測桿,檢測測量范圍內基點、中間點及終點的測量力。
2046S的測力規格值
●最大測量力 ? 1.5N
●最小測量力 ? 0.4N
●最大和最小的差 ? 0.7N (測桿同一運動方向)
●測桿上升和下降時的測量力差 ? 0.6N

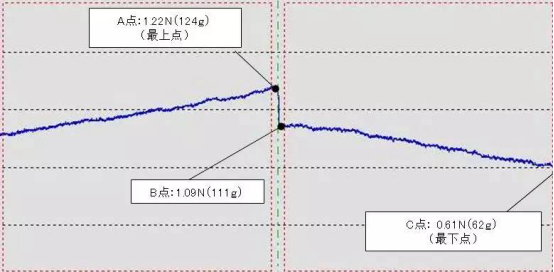

●最大測量力:1.22N(124g)【A點】
●最小測量力:0.61N(62g)【C點】
●最大和最小的差 ?0.48N(111g-62g)【B點-C點】
●測桿上升和下降時的測量力差:0.13N(124g-111g)【A點-B點】
* 由于不同的檢查方式間存在差異,以上內容僅供大家參考。
